２級海技士（機関）製図の解答（パッキン押え）

　ここでは、２級海技士試験で出題される製図問題のうち、パッキン押えの解答を掲載しています。

海技士王は、実際に一級海技士（機関）を取得した筆者によって、これから海技士の取得を目指す方々を応援し支援するサイトです。

パッキン押えの解答

※ダウンロードはご遠慮ください

---

アドバイス

問題の内容

パッキン押えの問題文は下記の通り。

解説

別の記事で解説した基本事項を踏まえて、パッキン押えの製図では、下記ポイントに注意して描きましょう！

①上から見た図と、横から見た図を中心線をそろえて描く。
②横から見た図については、半分を投影図（概観）、もう半分を断面図にします。
③断面部分は、細い斜線を用いて明示します。
④ボルト穴は、直径26㎜で2か所なので、断面図の方に「2×26キリ」と寸法を描きます。
　⇒「キリ」は工法を指定するもので、「キリで穴をあけてくださいね」という意味です。

⑤傾斜角度も、画像のように寸法補助線を用いて記入。

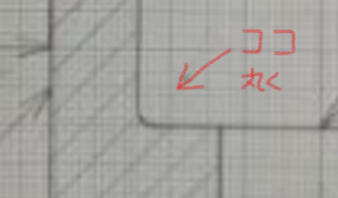

⑥角部分は、アールを取るようにしましょう！
　⇒テンプレートの小さな丸を用いて、角ばっている部分を2㎜程度の円弧に置き換えます。
　⇒これにより、作成された部材は応力集中を緩和され、ひびが入らないようになります。

⑦表面粗さ（材質のざらざら具合）は、問題文にないので、特に指定して描く必要はありません。
　⇩表面粗さの記号⇩

---

おわりに

　製図は、丁寧に描いて減点を少なくすることが大事です。そのためには、外形線と寸法線の太さや、丁寧な寸法の記入を意識するように心がけましょう。
　文字や、矢印もテンプレートを用いると、とてもきれいに書けるので活用してください！
